СИСТЕМЫ ОПОВЕЩЕНИЯ
С выходом в свет правил "СИСТЕМЫ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРЕ (СП 3.13130.2009)" пришло время, которое обязывает руководителей многих предприятий и учреждений устанавливать системы оповещения с целью информирования о чрезвычайных ситуациях.
Помимо работы с экстренными системами безопасности, системы оповещения используют и для передачи самых обычных (не аварийных) сообщений, такими, как фоновая музыка в коридорах, объявления через громкоговоритель, адресованные работникам конкретного отдела или всего предприятия.
Все это обычный набор услуг, который обеспечивают современные системы оповещения. Во всем этом есть и плюсы, использование систем оповещения улучшает показатели продуктивности работы компании, а также снижает расходы на телефонные переговоры и сокращает время ожидания звонящих заказчиков или клиентов.
Все перечисленное выше сулит сплошные удобства, но наша задача облегчить заказчику выбор, который устроит как по затраченной сумме, так и эффективность работы системы оповещения. Мы предлагаем бюджетные проверенные решения, но и более продвинутые системы не обходим стороной. Основной принцип нашего подхода основан на надежности оборудования и высоком качестве монтажных работах, причем подход к бюджетному решению и дорогих инсталляционных проектах будет одинаково ответственным.
В последнее время в специальной литературе, освещающей вопросы построения систем безопасности, все чаще встречается термин Public Address (PA). В повседневной жизни мы очень часто сталкиваемся с работой подобных систем. Это и экстренный поиск сотрудника на большой территории, и объявления в метро, и приятная фоновая музыка, и реклама в большом универмаге, и объявление об отправлении автобуса, поезда, самолета. Помимо всего прочего, системы РА обеспечивают безопасность в общественных зданиях и местах большого скопления людей. В случае чрезвычайной ситуации в таких местах может возникнуть паника. Резкий сигнал сирены, который используют большинство систем, может только усилить ее. Люди могут забыть или просто не знать, как покинуть ставшее опасным место. В таких случаях гораздо больший эффект окажет спокойный и уверенный голос дежурного, сообщающий о том, как действовать в сложившихся обстоятельствах. Система РА срабатывает автоматически: сообщение о чрезвычайной ситуации будет передано с абсолютным приоритетом перед другими. Сегодня на рынке имеется широчайший выбор оборудования для построения систем оповещения и трансляции любой конфигурации и степени сложности.

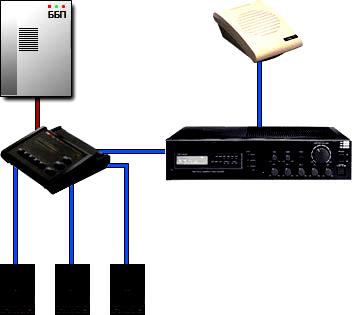

Функциональная схема эконом решения системы речевой трансляции и аварийно-пожарного оповещения
Прежде чем приступить к инсталляции системы оповещения, необходимо провести обследование объекта с целью определить, сколько потребуется громкоговорителей (и каким должен быть их размер), какую площадь охвата территории они обеспечат, где их лучше установить. Также необходимо разобраться с количеством усилителей.
Начнем с настольного оборудования. Этот ряд открывают малогабаритные усилители (мощность до 20 Вт), которые в сочетании с пультом громкой связи и абонентскими переговорными устройствами громкой связи позволяют организовать комбинированную систему, как передачи речевого сообщения, так и ведение переговоров с клиентами. В данной конфигурации пульт выполняет функции предварительного усилителя, источника сигнала (встроенный микрофон), коммутатора 4 зон .
Такая система с успехом может использоваться, например, на заправочной станции. При использовании недорогих малогабаритных настенных и потолочных громкоговорителей можно организовать передачу речевых сообщений в нескольких десятках близко расположенных комнат

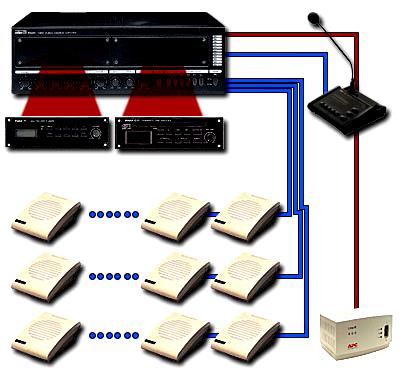

Системы с более мощными многофункциональными усилителями (мощность 60-120 Вт) оборудованы микрофонными и линейными входами, причем первый вход является приоритетным над остальными: сигнал, поступающий на первый вход, автоматически блокирует остальные источники сигнала.
Кроме этого, системы содержат сигналы "гонг" и "сирена", а также селектор зон трансляции на N направлений. На базе данных усилителей можно создать небольшую систему трансляции, позволяющую осуществлять объявления выборочно в различные зоны, например, по отдельным этажам или отдельным помещениям - торговый зал, комната охраны и т.д.
Эти системы с использованием внешней CD деки и AM/FM-тюнера, по сути, являются готовыми радиоузлами для организации систем вещания в школах, кафе, магазинах, больницах, спортивных комплексах и т.п. Все перечисленные устройства являются функционально завершенными элементами небольших трансляционных систем.
Однако для создания больших, разветвленных сетей оповещения и трансляции с большим количеством зон обслуживания имеется оборудование, позволяющие построить систему любой конфигурации в соответствии с требованиями заказчика.
В настоящее время, в связи с увеличением техногенной опасности и опасности терактов, ужесточаются требования к системам оповещения о пожаре и к действиям по гражданской обороне. Системы пожарной сигнализации должны иметь выход на специализированные голосовые автоинформаторы, которые автоматически воспроизведут предварительно записанное сообщение в ту зону, где сработал пожарный датчик. Данные системы должны иметь не только сертификат соответствия, но и пожарный сертификат. Основу таких систем может составлять либо специальный модуль, либо персональный компьютер, при этом появляется множество дополнительных возможностей, например трансляция в дежурном режиме фоновой музыки и рекламных объявлений по программе, составленной на неделю, проигрывание практически любых стандартов: MIDI-файлов, МРЗ-файлов, CD-дисков и т.д.
Оборудование, выпускается как российскими, так и корейскими, тайваньскими, немецкими и японскими производителями. Отечественные системы речевого оповещения выпускаются на оборонных предприятиях, что обуславливает его высокое качество и надежность
(утв. Приказом МЧС РФ от 25.03.2009 N 173)
"СИСТЕМА ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРЕ (СП 3.13130.2009)"
Дата введения 2009-05-01
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения сводов правил - Постановлением Правительства Российской Федерации "О порядке разработки и утверждения сводов правил" от 19 ноября 2008 г. N 858.
Сведения о своде правил
1. РАЗРАБОТАН ФГУ ВНИИПО МЧС России.
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом МЧС России от 25 марта 2009 г. N 173.
4. ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии.
5. ВВЕДЕН ВПЕРВЫЕ.
1. Область применения
1.1. Настоящий свод правил разработан в соответствии со статьей 84 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования пожарной безопасности к системам оповещения и управления эвакуацией людей при пожарах в зданиях, сооружениях и строениях (далее - здания).
1.2. Настоящий свод правил может быть использован при разработке специальных технических условий на проектирование и строительство зданий.
2. Термины и определения
В настоящем своде правил приняты следующие термины с соответствующими определениями.
2.1. Автоматическое управление: приведение в действие системы оповещения и управления эвакуацией людей командным сигналом от автоматических установок пожарной сигнализации или пожаротушения.
2.2. Вариант организации эвакуации из каждой зоны пожарного оповещения: один из возможных сценариев движения людей к эвакуационным выходам, зависящий от места возникновения пожара, схемы распространения опасных факторов пожара, объемно-планировочных и конструктивных решений здания.
2.3. Зона пожарного оповещения: часть здания, где проводится одновременное и одинаковое по способу оповещение людей о пожаре.
2.4. Полуавтоматическое управление: приведение в действие системы оповещения и управления эвакуацией людей диспетчером (оператором) при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения.
2.5. Система оповещения и управления эвакуацией людей (СОУЭ): комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.
2.6. Соединительные линии: проводные и непроводные линии связи, обеспечивающие соединение между средствами пожарной автоматики.
2.7. Эвакуационные знаки пожарной безопасности: знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
3. Требования пожарной безопасности к системе оповещения и управления эвакуацией людей при пожаре
3.1. СОУЭ должна проектироваться в целях обеспечения безопасной эвакуации людей при пожаре.
3.2. Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.
3.3. СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.
Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям.
В СОУЭ 3 - 5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения.
Выбор вида управления определяется организацией-проектировщиком в зависимости от функционального назначения, конструктивных и объемно-планировочных решений здания и исходя из условия обеспечения безопасной эвакуации людей при пожаре.
3.4. Кабели, провода СОУЭ и способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.
Радиоканальные соединительные линии, а также соединительные линии в СОУЭ с речевым оповещением должны быть обеспечены, кроме того, системой автоматического контроля их работоспособности.
3.5. Управление СОУЭ должно осуществляться из помещения пожарного поста, диспетчерской или другого специального помещения, отвечающего требованиям пожарной безопасности, предъявляемым к указанным помещениям.
4. Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей
4.1. Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.
4.2. Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола.
4.3. В спальных помещениях звуковые сигналы СОУЭ должны иметь уровень звука не менее чем на 15 дБА выше уровня звука постоянного шума в защищаемом помещении, но не менее 70 дБА. Измерения должны проводиться на уровне головы спящего человека.
4.4. Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.
4.5. В защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звука шума более 95 дБА, звуковые оповещатели должны комбинироваться со световыми оповещателями. Допускается использование световых мигающих оповещателей.
4.6. Речевые оповещатели должны воспроизводить нормально слышимые частоты в диапазоне от 200 до 5000 Гц. Уровень звука информации от речевых оповещателей должен соответствовать нормам настоящего свода правил применительно к звуковым пожарным оповещателям.
4.7. Установка громкоговорителей и других речевых оповещателей в защищаемых помещениях должна исключать концентрацию и неравномерное распределение отраженного звука.
4.8. Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами настоящего свода правил.
5. Требования пожарной безопасности к световому оповещению и управлению эвакуацией людей
5.1. Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения.
В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности.
5.2. Световые оповещатели "Выход" в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.
5.3. Световые оповещатели "Выход" следует устанавливать:
в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек - над эвакуационными выходами;
над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка световых оповещателей "Выход".
5.4. Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:
в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;
в незадымляемых лестничных клетках;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка эвакуационных знаков пожарной безопасности.
5.5. Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м.
6. Классификация систем оповещения и управления эвакуацией людей при пожарах в зданиях
В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов, приведенных в таблице 1.
Таблица 1
Компания ООО «Альт-Техно» надеется, что посещение нашего сайта будет для Вас и нас
полезным и плодотворным сотрудничеством.
Мы занимаемся установкой и наладкой любой сигнализации, монтажом систем охранно-пожарной сигнализации
с 2004 года, так и систем видеонаблюдения скрытой и открытой установки, цифровых и аналоговых.
Мы производим установку от простых (недорогих), так и сложных систем безопасности, в том числе по
готовым проектам, включая электромонтажные, инсталляционные, пусконаладочные и монтажные работы.
Наша основная задача помочь с выбором максимально доступных и эффективных решений для Вас, основной
акцент делается на недорогих, бюджетных решениях и проверенного делом и временем оборудовании.
Наша фирма предлагает вам следующие услуги:
Охранные системы
Системы противопожарной охраны и сигнализации для защиты магазинов,
аптек офисов и пр. с подключением на пульт.
Тревожная кнопка
Тревожная кнопка - элемент охранной системы, наиболее известный
населению благодаря кинолентам различных стран и периодов, в которых
речь заходила об ограблении.
Системы оповещения
Системы речевого оповещения и трансляции для больниц, предприятий,
организаций, офисов и пр. с целью подачи голосовых сообщений при
пожароопасной ситуации или иной тревоги, а также для музыкального
оформления различных мероприятий и радиотрансляции.
Системы видеонаблюдения
Системы видеонаблюдения мы применяем, исходя из конкретного
случая учитывая потребностей заказчика, не усложняя и не перегружая
излишними модулями. Необходимо отметить, что видеонаблюдение и
безопасность объекта являются взаимосвязанными понятиями, и
полноценная охрана без видеонаблюдения сегодня практически
невозможна, как и 100 % гарантия от неприятностей. Активно
используются системы цифрового видеонаблюдения на базе
видеорегистраторов.
Настраивается оборудование на конкретный объект заранее, изучив
потребности и пожелания заказчика, и сведя к минимуму установку и
запуск системы на месте.
2. Допускается использование звукового способа оповещения для СОУЭ 3 - 5 типов в отдельных зонах пожарного оповещения (технических этажах, чердаках, подвалах, закрытых рампах автостоянок и других помещениях, не предназначенных для постоянного пребывания людей).
3. В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.
4. Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.
7. Требования пожарной безопасности по оснащению зданий (сооружений) различными типами систем оповещения и управления эвакуацией людей при пожаре
Здания (сооружения) должны оснащаться СОУЭ соответствующего типа в соответствии с таблицей 2. Допускается использование более высокого типа СОУЭ для зданий (сооружений) при соблюдении условия обеспечения безопасной эвакуации людей.

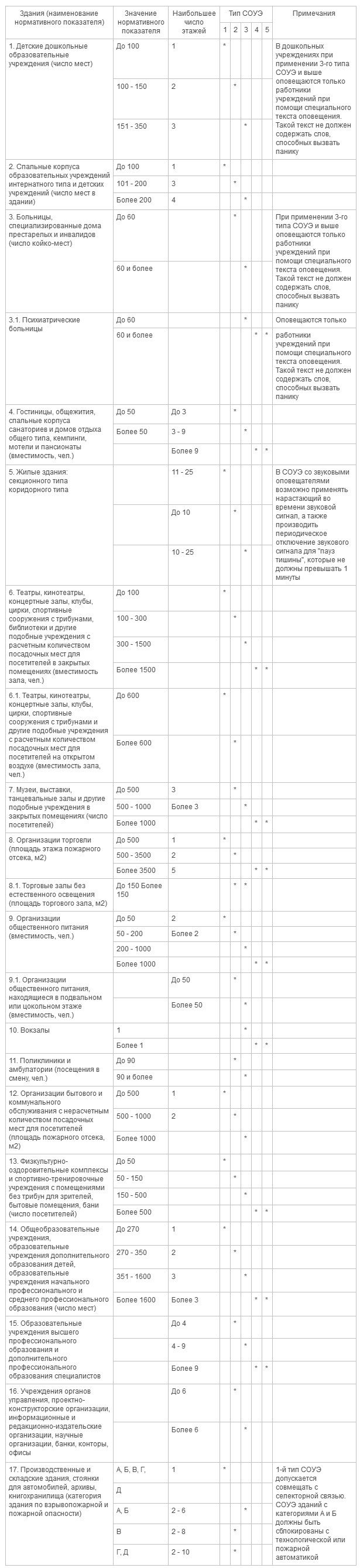

Таблица 2
Примечания:
1. Требуемый тип СОУЭ определяется по значению нормативного показателя. Если число этажей более, чем допускает данный тип СОУЭ для зданий данного функционального назначения, или в таблице 2 нет значения нормативного показателя, то требуемый тип СОУЭ определяется по числу этажей здания.
2. Под нормативным показателем площади пожарного отсека в настоящих нормах понимается площадь этажа между противопожарными стенами.
3. На объектах защиты, где в соответствии с таблицей 2 требуется оборудование здания СОУЭ 4 или 5 типа, окончательное решение по выбору СОУЭ принимается проектной организацией.
4. В помещениях и зданиях, где находятся (работают, проживают, проводят досуг) люди с пониженным слухом или зрением, СОУЭ должна учитывать эти особенности.
5. Для зданий категорий А и Б по взрывопожарной и пожарной опасности, в которых предусмотрено устройство СОУЭ 3-го типа, в дополнение к речевым пожарным оповещателям, установленным внутри зданий, должна быть предусмотрена установка речевых пожарных оповещателей снаружи этих зданий. Способ прокладки соединительных линий СОУЭ и расстановка пожарных оповещателей снаружи зданий определяется проектной организацией.
6. В учреждениях, где требуется оповещение только обслуживающего персонала, расстановку речевых оповещателей следует производить в соответствии с требованиями настоящего свода правил.
7. Одноэтажные складские и производственные здания, состоящие из одного помещения (категории по взрывопожарной и пожарной опасности В4, Г, Д) площадью не более 50 м2 без постоянных рабочих мест или постоянного присутствия людей, допускается не оснащать СОУЭ.
